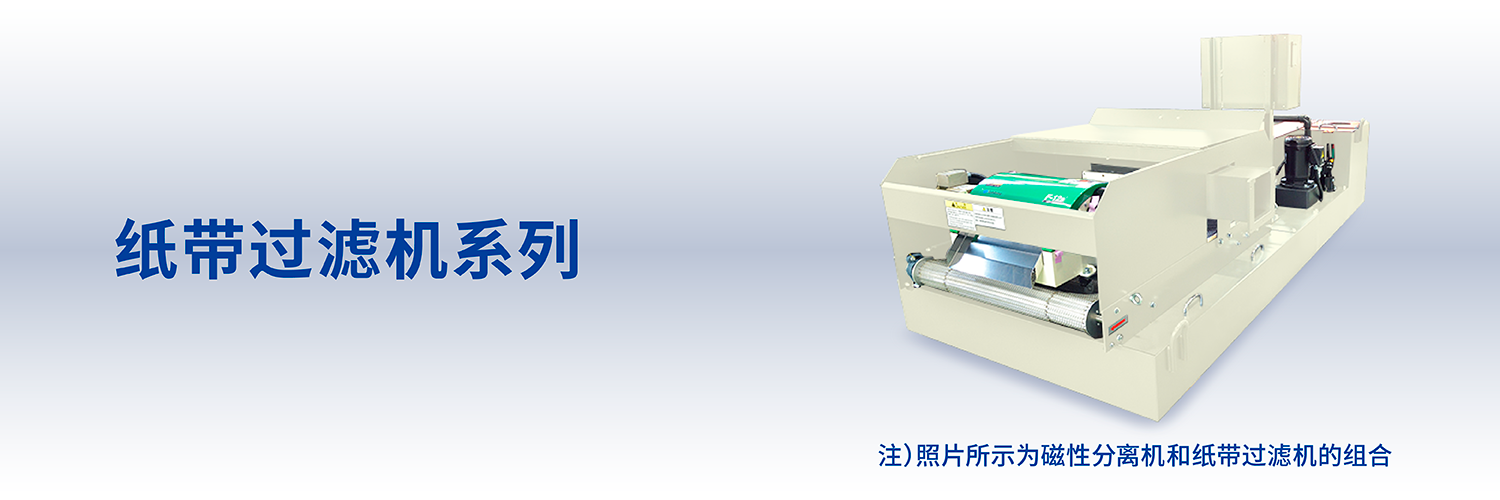

纸带过滤机系列

 SP型纸带过滤机

 稀土类磁铁KP/铁素体磁铁FP型磁性分离机・纸带过滤机

 大流量型纸带过滤机SP-700EX/1000EX/1300EX

适用行业・加工件

冷却液处理装置  液晶・半导体部件  非金属・树脂
冷却液处理装置  建筑机械・建筑部件  发动机部件・非金属・不锈钢・ 铝材・砂粒回收
冷却液处理装置  汽车・汽车零件・摩托车零件  发动机部件・非金属・不锈钢・ 铝材・砂粒回收
  • 使用过滤纸(纸带过滤机)处理冷却液的分离机。
  • 选择过滤纸,可以过滤平均颗粒10μ〜95μm的残渣。

用途

构造

构造1

未过滤的冷却液经滤纸过滤

构造2
  • 当滤纸堵塞时,水位上升,浮球开关打开,并提供新的过滤纸。
  • 当水位下降时,浮球开关关闭,过滤纸供应停止。
  • FINE MAG(磁性分离机)和纸带过滤机的组合单元。
  • FINE MAG(磁性分离机)和纸带过滤机并用,可以大大减少过滤纸的消耗,降低运行成本。
    同时,也有助于减少工业废物,有助于环境保护。

用途

构造

构造3
  • 冷却液经过磁性分离机一级过滤后,再经过纸带过滤机进行二级过滤。
  • 当过滤纸堵塞时,水位上升,浮球开关打开,并提供新的过滤纸。
  • 当水位下降时,浮球开关关闭,过滤纸供应停止。

选配

过滤纸检知器(限位开关式)
过滤纸检知器(限位开关式)

过滤纸剩余量过少时发出警告。

过滤纸卷取装置
过滤纸卷取装置

自动卷起使用过的过滤纸。

水位计
水位计

有目视类型和检知类型。

该机最适合于大流量处理(造粒机等)的纸带过滤机。

实用例

加工机械/造粒机

引进前

在产品加工过程中,产生的浮渣通过金属网过滤,然后自然沉淀在大型水箱内,过滤后的冷却液再次使用。

引进前
  • 大型水箱需要占用更多安装空间
  • 需要经常清洗
  • 产品经常出现不良品
  • 冷却液需经常更换

引进后

通过引进纸带过滤机装置后,我们实现了人员和安装空间的节省。

引进后
  • 节省安装空间
  • 减少水箱清扫次数
  • 产品不良品数量减少
  • 冷却液寿命延长

关于过滤纸,我们建议使用最适合我们产品的指定过滤纸。

选定标准

  1. 使用液体温度
    低于50°C – #50□□
    50℃以上、80℃以下 – #60□□
  2. PH浓度
    酸性(3~5) – #60□□
    中立(6~8) – #50□□
    碱度(9~12) – #60□□

*卷芯内径为58毫米。

*当液体温度超过50℃时,请指定使用PVC制成的卷芯。

型号 精度
(μm)
材质 强度(kg/cm2)
5010 10 人造纤维 14.5 3.1
5020 20 11.0 2.6
5025 25 8.9 2.4
5030 30 7.4 2.2
5040 40 5.2 1.3
5050 50 8.5 2.5
5060 60 7.0 2.5
5086 86 6.0 2.0
5095 95 7.0 3.0
6010 10 聚酯纤维 19.0 14.0
6020 20 15.0 10.0
6030 30 11.0 8.0
6040 40 6.0 5.0

规格

标准规格

SP型纸带过滤机

SP型纸带过滤机
型号 处理流量 电机 宽(mm) 长(mm) 高(mm) 流入口(Rp) 水箱容量 过滤纸宽 重量 铁屑箱(塑料制)(mm) 标准泵 输出 排放口(Rp)
ℓ/min (W) A B C D E F G H I M (ℓ) (mm) (kg) J K L 50Hz 60Hz 50Hz 60Hz
SP-4-1 40 25 640 625 1200 1255 1000 835 601 400 206 2B 120 500 155 335 670 195 100W 100W 3/8B 3/8B
SP-6-1 60 25 640 625 1400 1455 1130 970 601 400 206 2B 140 500 165 335 670 195 180W 100W 1/2B 3/8B
SP-8-1 80 40 890 875 1350 1405 1000 985 601 400 206 2B 190 750 190 335 1005 195 180W 180W 1/2B 1/2B
SP-12-1 120 40 890 875 1700 1755 1130 1270 641 440 246 2B 310 750 235 335 1005 195 400W 250W 1B 3/4B
SP-18-1 180 60 1050 1035 1770 1900 1260 1295 770 575 299 4B 470 900 330 335 1005 195 750W 400W 1B 1B
SP-24-1 240 60 1050 1035 2370 2500 1430 1810 770 575 299 4B 630 900 405 335 1005 195 400W×2 250W×2 1B 3/4B
SP-36-1 360 60 1520 1035 2370 2500 1950 1550 770 575 299 4B 920 900 575 335 1005 195 750W×2 400W×2 1B 1B
SP-50-1 500 90 1050 1035 3000 3120 2450 1920 950 735 409 4B 1150 900 733 500 1050 500 1500W 1500W 2 1/2B 2 1/2B

※1. 在常温清水,使用30μm过滤纸的情况下。

稀土类磁铁KP/铁素体磁铁FP型磁性分离机・纸带过滤机

稀土类磁铁KP/铁素体磁铁FP型磁性分离机・纸带过滤机
型号 处理流量 电机 宽(mm) 长(mm) 高(mm) 流入口(Rp) 水箱容量 过滤纸宽 重量 铁屑箱(塑料制)(mm) 标准泵 输出 排放口(Rp)
ℓ/min (W) A B C D E F G H I M (ℓ) (mm) (kg) J K L 50Hz 60Hz 50Hz 60Hz
KP/FP-4B-1 40 25 640 625 1200 1255 1000 575 630 425 206 1 1/2B 120 500 180 335 670 195 100W 100W 3/8B 3/8B
KP/FP-6B-1 60 25 640 625 1400 1455 1130 695 630 425 206 2B 140 500 195 335 670 195 180W 100W 1/2B 3/8B
KP/FP-8B-1 80 40 890 875 1350 1405 1000 725 660 457 206 2B 190 750 225 335 1005 195 180W 180W 1/2B 1/2B
KP/FP-12B-1 120 40 890 875 1700 1755 1130 995 710 497 246 2 1/2B 310 750 280 335 1005 195 400W 250W 1B 3/4B
KP/FP-18B-1 180 60 1050 1035 1770 1900 1260 1069 820 606 299 3B 470 900 365 335 1005 195 750W 400W 1B 1B
KP/FP-24B-1 240 60 1050 1035 2370 2500 1430 1604 900 615 299 3B 630 900 460 335 1005 195 400W×2 250W×2 1B 3/4B
KP/FP-36B-1 360 60 1520 1035 2370 2500 1950 1492 950 635 299 4B 920 900 665 335 1005 195 750W×2 400W×2 1B 1B

※1. 处理流量是在常温清水,使用30μm过滤纸的情况下。

大流量型纸带过滤机SP-700EX/1000EX/1300EX

大流量型纸带过滤机SP-700EX/1000EX/1300EX
型号 处理流量 电机 宽(mm) 长(mm) 高(mm) 铁屑箱(mm) 法兰盘直径(mm) 重量
ℓ/min (W) A B C D E F G H I J K L 流入口 流出口 (kg)
SP-700EX 700 100 1640 2280 1150 2200 1360 1170 1060 500 300 1700 550 500 6B 6B 800
SP-1000EX 1000 100 1640 3280 1610 3200 1360 1170 1060 500 300 1700 550 500 6B 8B 1000
SP-1300EX 1300 100 1640 4280 1610 4200 1360 1170 1060 500 300 1700 550 500 6B 8B 1300

※1.处理流量是在常温清水,使用30μm过滤纸的情况下。
※2.电机电压 AC 200V、50/60Hz、3相
※3.附带一卷过滤纸


型号对照

型号对照

标准规格

  • 流入口位于左侧(从过滤纸排出侧看)
  • 电机电压AC 200V、50/60Hz、3相(CE·UL·CCC标准)
  • 附带一个铁屑箱
  • 附带一卷过滤纸

对应范围

  • 纸带过滤机装置主机(上部)
  • 纸带过滤机装置主机(上部)附带控制箱
  • 纸带过滤机装置主机(上部)附带控制箱的水箱组

选配

  • 过滤纸检知器
  • 过滤纸卷取装置
  • 水位计(目视型和检知型)

特殊规格

  • 不同电压AC 380V·400V·415V·440V 50/60Hz、3相(CE·CCC标准)
  • 流入端口在右侧规格
  • 处理流量500L/min以上的磁性分离机组合

※详情请与我们联系。
